Compteur d'énergie intelligent DCU
LA DESCRIPTION

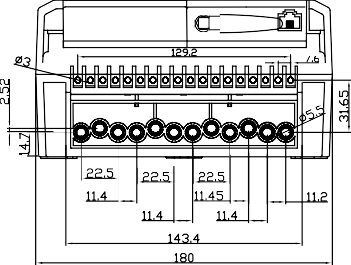

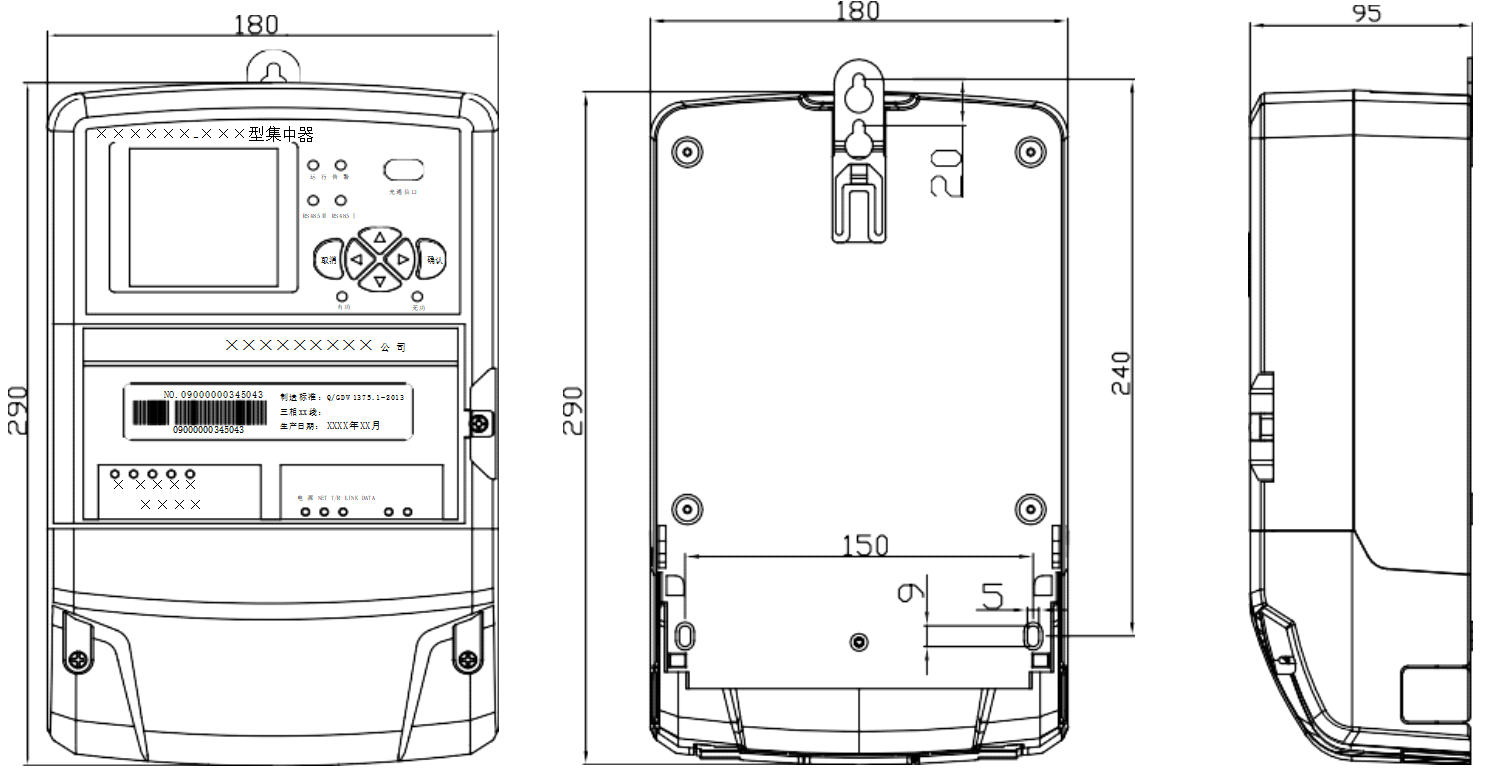

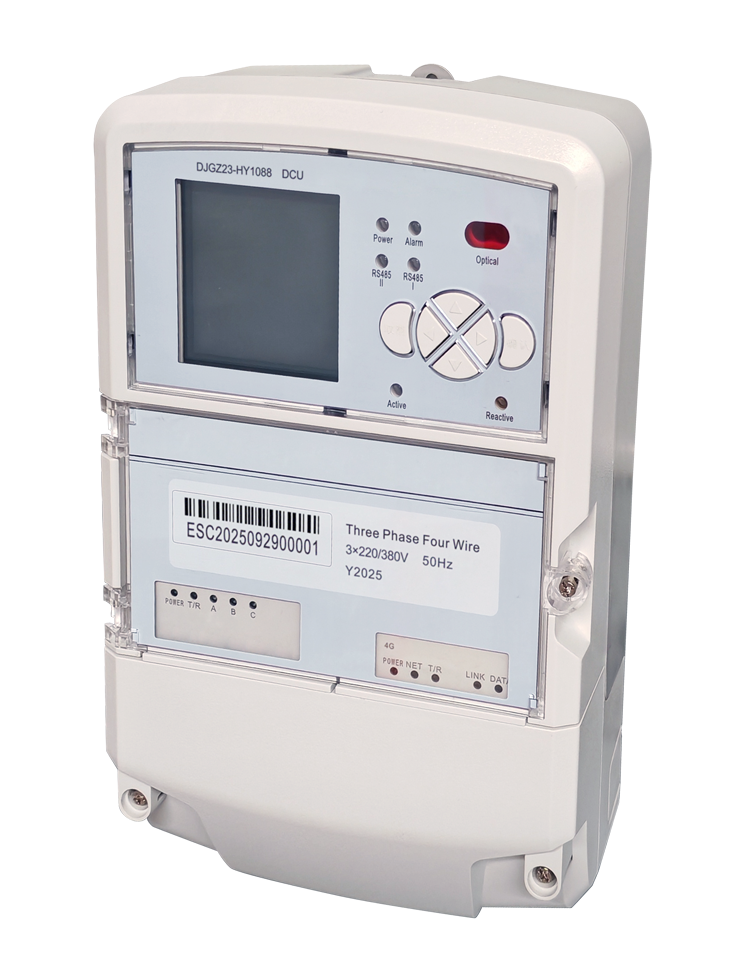

DCU Le concentrateur est l’équipement clé du système de lecture de compteurs d’énergie électrique de porteurs de lignes électriques à basse tension. Le canal de liaison descendante comporte une porteuse de ligne à basse tension et un canal de communication série RS485. Il peut copier automatiquement par le canal de porteuse et stocker toutes sortes de fonctions de communication de porteuse d'instrument intelligent, de module d'acquisition de données et de divers autres équipements de porteuse, et peut, via l'acquisition de données de compteur d'énergie électrique du canal 485 de la RS485, à l'extérieur; Peut également passer l'interaction de données du canal de liaison montante avec les périphériques hôtes ou portables, son canal de liaison montante utilise un réseau public, prend en charge les deux modes de communication client et serveur et utilise la conception modulaire. Il peut directement changer le mode de communication en remplaçant le module de communication.
Il est conforme aux normes CEI en vigueur, à l’accord de communication entre la station principale et le concentrateur du système d’acquisition d’informations sur la puissance du réseau, ainsi qu’aux conditions techniques et aux spécifications de type du réseau.
Caractéristiques fonctionnelles
1.Données d'enregistrement Event
Collecte de données de compteurs d'énergie électrique: le terminal peut collecter les données correspondantes du compteur d'énergie électrique spécifié en temps réel.
2. Gestion des données et stockage
Données d'enregistrement d'événement: données d'enregistrement d'événement enregistrées par les concentrateurs et les compteurs d'énergie électrique.
Lecture supplémentaire automatique, le concentrateur doit avoir une fonction de lecture supplémentaire automatique pour le compteur d'énergie électrique qui n'a pas lu les données dans le délai spécifié.
Les données du compteur d'énergie électrique sont collectées automatiquement selon le schéma de lecture du compteur d'énergie électrique défini par la station principale.
Données en temps réel et actuelles: Générez et stockez des données en temps réel et actuelles.
Date journalière historique: Les données collectées par le terminal formeront diverses données de date historiques en fin de journée (à minuit le lendemain) et conserveront les données des 62 derniers jours.
Données mensuelles historiques: Les données collectées par le terminal généreront diverses données mensuelles historiques à la fin du mois (à la fin du mois (à la fin du mois (le premier jour du mois)) et conserveront les données mensuelles. des 12 derniers mois.
Rechercher des compteurs d'énergie électrique: Soutenir la fonction de recherche de compteurs d'énergie électrique.
Signaler l'incident du compteur d'énergie électrique: le terminal surveille les conditions de fonctionnement du compteur d'énergie électrique, les enregistrements de couverture ouverte de compteur d'énergie électrique, les enregistrements de couverture de borne ouverte de compteur d'énergie électrique, les événements de déclenchement de compteur d'énergie électrique, la fermeture de compteur d'énergie électrique, les événements de réinitialisation de compteur d'énergie électrique, etc., en fonction des exigences du journal des événements et des données anormales enregistrées dans le temps.
3.Paramètres et requêtes
Lecture de l'heure actuelle et heure de synchronisation: le terminal doit pouvoir recevoir les commandes d'appel d'horloge et de synchronisation de la station maître ou de l'appareil de poche local. L'erreur de synchronisation ne doit pas dépasser 5 secondes. L'erreur de temps d'exécution de l'horloge du terminal dans les 24 heures est inférieure à 0,5 s. Une fois l’alimentation épuisée, l’horloge continue de fonctionner normalement. Le canal local peut transmettre l'heure au compteur d'énergie électrique du système.
Paramètre de terminal Paramètres et requêtes: le terminal peut être configuré et interroger le fichier du terminal, l'adresse de communication, la configuration du terminal et les paramètres de configuration, les paramètres de communication, etc., par la station principale et le périphérique de poche.
4.Le transfert de données
Communication avec la gare principale:
1.Selon les exigences de la commande de la station principale, le terminal envoie régulièrement ou de manière aléatoire à la station principale toutes sortes d'informations telles que la puissance collectée et stockée par le terminal, la demande maximale, l'indication de puissance et la quantité d'état, etc.
2. Le protocole de communication avec la station principale est conforme au protocole de communication Q / GDW 1376.1-2013 du système d'acquisition d'informations sur l'électricité des utilisateurs de puissance: protocole de communication entre la station principale et le terminal d'acquisition.
3. Le terminal dispose de mesures de contrôle de flux.
Communication avec le compteur d'énergie électrique: Le terminal communique avec le compteur d'énergie électrique. Il copie et enregistre les données du compteur d'énergie électrique en fonction de l'intervalle de copie défini. La commande de transmission de données de la station principale peut être acceptée et les données du compteur d'énergie électrique peuvent être transmises directement à la station principale via le canal distant.
5.Fonction Local
Indication d'état local: avec alimentation, statut de travail, statut de communication et autres indicateurs.
Interface de données utilisateur: le terminal dispose d'une interface de maintenance locale, qui peut être utilisée pour le paramétrage du terminal, la mise à niveau du logiciel, etc. L'interface utilisateur locale peut fournir la fonction de service de données utilisateur.
6. Entretien du terminal
Auto-vérification, enregistrement anormal: le terminal peut automatiquement effectuer une auto-inspection et trouver que l'équipement anormal doit avoir la fonction d'enregistrement d'événement et d'alarme.
Initialisation du terminal: après réception de la commande d’initialisation émise par la station principale, le terminal initialise respectivement le matériel, la zone de paramètres et la zone de données. La zone de paramètre est définie comme valeur par défaut et la zone de données est réinitialisée.
La mise à niveau à distance:
1.Mise à niveau du logiciel: le logiciel du terminal peut être mis à niveau en ligne via des canaux de communication distants.
2.Maintien du point d'arrêt: lorsque le terminal télécharge un logiciel distant, le logiciel du terminal dispose d'une fonction de maintien du point d'arrêt.
3.Informations sur la version du terminal: le terminal peut interroger les informations sur la version du terminal par affichage local ou par test d'appel à distance.
4.Statistiques de trafic: le terminal peut compter le trafic de communication avec la station principale.
Informations sur le module: le terminal peut lire et stocker le modèle, la version, l'ICCID, la puissance du signal et d'autres informations du module de communication du réseau public sans fil.
Le terminal peut lire et stocker des informations sur le fournisseur, le modèle et la version du logiciel du module de communication local
7.Capacité de résistance Grounding
L'alimentation du concentrateur par le système de mise à la terre effective ou par une alimentation du système de point neutre du réseau de distribution triphasé à quatre fils, défaut de terre de 10% et surtension relative, sans condition de mise à la terre de 1,9 temps de la tension nominale; Dans ce cas, le concentrateur ne sera pas endommagé. Une fois l’alimentation redevenue normale, le concentrateur fonctionnera normalement et les données ne seront pas modifiées.
