Description du produit:
Le concentrateur utilise une technologie de mesure avancée pour garantir la précision et la fiabilité des données. Grâce à une communication sans fil 4G/2G, les données collectées sont transmises à distance à la plateforme de gestion pour permettre une surveillance et une gestion à distance. Le collecteur de compteurs RF/RS485 se connecte au compteur via une connexion sans fil RF ou filaire RS485 et effectue, selon le protocole de communication pris en charge par le compteur, une lecture précise et en temps réel de diverses données, notamment la consommation électrique cumulée (puissance active, puissance réactive), la tension et le courant en temps réel, le facteur de puissance, etc. Il permet de copier les données du compteur électrique à distance, réduisant ainsi les erreurs de relevé manuel et améliorant considérablement l'efficacité et la réactivité de la collecte de données. Il joue un rôle clé dans les systèmes de surveillance et de gestion des données énergétiques.
Spécifications techniques:
| Plage de tension |
100 à 300 V CA |
| Méthode de communication |
Liaison montante : 4G/Ethernet ; Liaison descendante : RF/RS485 ; Locale : Infrarouge |
| Plage de température |
-40℃~70℃ |
| Plage d'humidité |
Moyenne annuelle = 75 % ; maximum = 95 % |
| Durée de vie |
Plus de 10 ans |
| Niveau de protection |
IP54 |
| Méthode d'installation |
méthode d'installation BS |
| Dimensions (mm) |
98*146*53,5 mm |
| Protocole de communication |
DLT 645-2007, Q/GDW 1376-2013 |
| Plage de fréquences |
50 Hz ± 5 % / 60 Hz ± 5 % |
| Consommation électrique |
Consommation du circuit de tension ≤ 2 W 5 VA |
| |
Consommation électrique du circuit actuel ≤ 2 VA |
| LoRa |
Bande de fréquence de fonctionnement : 433~510 MHz (les bandes de fréquence peuvent être personnalisées sur demande) |
| |
Mode de modulation : LoRa\GFSK\FSK etc. |
| |
Sensibilité de réception : -129 dBm ± 1 dBm (SF = 9, BW_L = 125 kHz) |
| |
Puissance d'émission : max. 22 dBm |
| |
Distance de communication : 500 m (à SF = 9, BW = 125 kHz, sans obstacles visuels, modulation LoRa, puissance de transmission maximale) |
| RS485 |
Tension d’alimentation RS485 : 4,8 V-5,2 V (courant 5-50 mA) |
| Débit en bauds |
2400 bps |
Fonctionnalités:
| Collecte de données |
Relevez les compteurs d'eau en envoyant des commandes transparentes depuis le système, prenant en charge Relevé de compteur unique et relevé de plusieurs compteurs. Collecte automatique des données du compteur d'eau à intervalles réguliers et stockage des données du compteur d'eau données collectées pendant plus de 3 jours |
| Gestion des fichiers de compteurs |
Fonction d'envoi des fichiers de compteurs d'eau par transmission transparente commande.Fonction de consultation des informations du fichier du compteur d'eau |
| Fonction horloge |
Erreur de synchronisation quotidienne = 0,5 s (optionnel) |
| Transmission de données à distance |
L'interaction et la communication à distance avec la station principale sont réalisées via le réseau 4G, et les données des compteurs d'eau sont transmises par le biais des données transfert (conversion de communication) |
| Fonction locale |
Indicateur d'état de fonctionnement du DCU, requête clé |

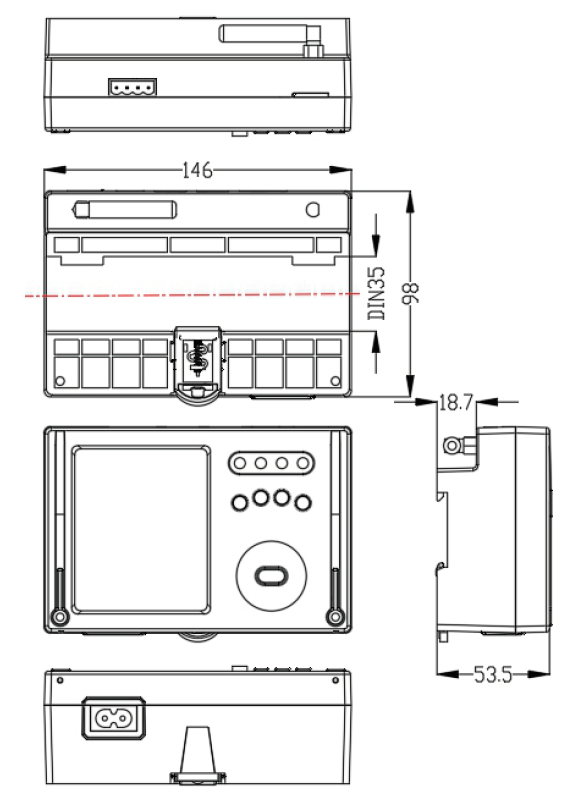

Dimensions d'installation:
